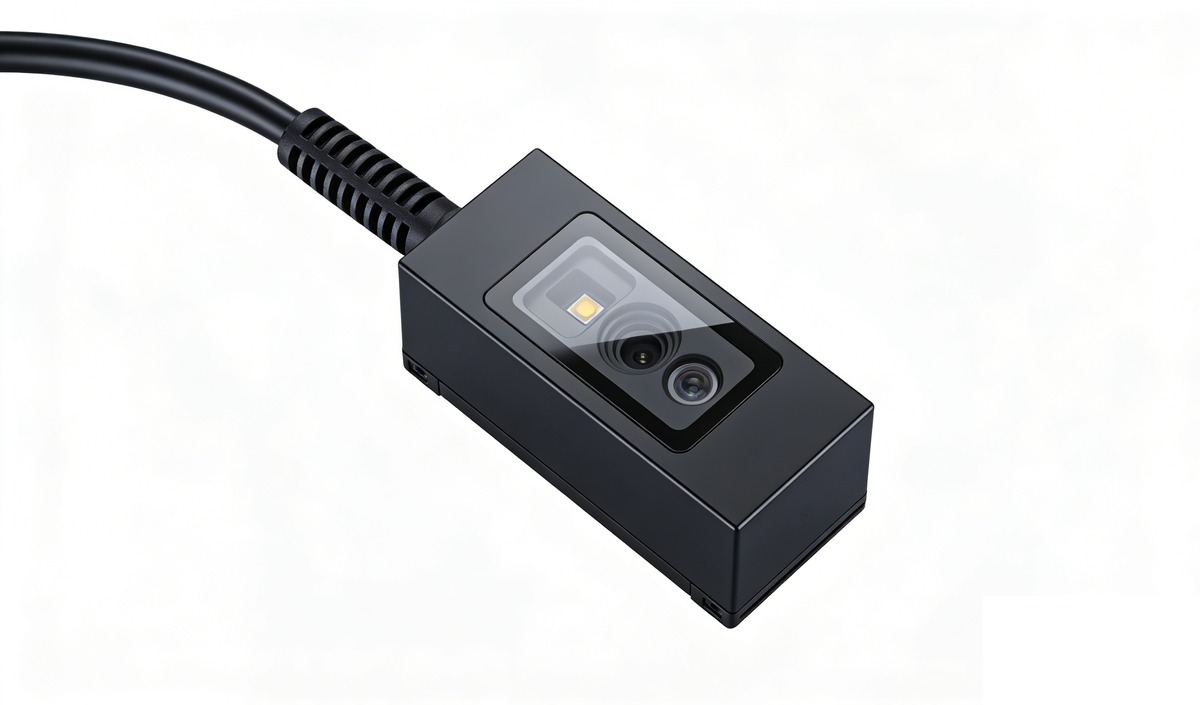

G4503 超薄 DPM 固定式读码器
49 × 21 × 16.8 mm 的固定式读码模块，可嵌入测试治具、自助终端与小型设备。可读一维/二维码、屏幕码与低对比度 DPM 激光雕刻码，工作距离 30–300 mm，单 5 V 供电、功耗低于 200 mA。
- 1600 × 1200 CMOS；一维 ≥ 3.3 mil，二维 ≥ 5 mil
- 机身厚度 16.8 mm，49 × 21 mm 投影，75 g
- 支持低对比度 DPM（激光雕刻）、喷码与屏幕码
- 景深 30–300 mm；视场角 42° × 31.5°
- 5 V / < 200 mA；8-pin FPC 出 USB、TTL-232、RS-232
- 质保 2 年
产品概述
G4503 是这个系列里的紧凑型固定式读码模块：49 × 21 mm 的机身只有 16.8 mm 厚，专门用在带线缆的工业读码器塞不进去的位置。作为设备组件供货，常见于产线工位、自助终端、快递柜、取票机和各类自助柜体。
1600 × 1200 传感器配暖白补光，可读纸质标签、手机屏幕码、喷码，以及低对比度的激光雕刻（DPM）码。视场角 42° × 31.5°，工作距离 30–300 mm，通常架在码面以上 5–15 cm，可紧贴测试探针布置在治具内部。
核心特性
- ▸16.8 mm 超薄机身，49 × 21 mm 投影，75 g，适合嵌入治具与小型设备
- ▸可读低对比度 DPM 与喷码，不局限于印刷标签
- ▸1600 × 1200 CMOS；一维 ≥ 3.3 mil，二维 ≥ 5 mil，PCS ≥ 20%
- ▸30–300 mm 工作距离，视场角 42° × 31.5°
- ▸单 5 V 供电、< 200 mA；8-pin FPC 出 USB、TTL-232、RS-232
- ▸Ø1.1 mm 安装孔配 1.2 螺丝（另附 2.0 螺丝）
典型应用
- PCB / PCBA 测试治具（ICT、FCT）
- 产线工位与追溯
- 快递柜、自助柜体
- 取票机、自助终端、签到机
- 小型工业设备内嵌读码
常见问题
能读黑色 PCB 板上的激光雕刻码吗？
可以。G4503 针对低对比度 DPM 码做过优化，能读深色树脂表面的激光雕刻码，也能读喷码和印刷标签。建议寄一段实际码样，我们按你的表面材质确认读取率。
装进测试治具需要多大空间？
机身 49 × 21 × 16.8 mm，重 75 g；工作距离 30–300 mm、视场角 42° × 31.5°，一般架在码面以上 5–15 cm，可贴着探针布置。
怎么接到测试电脑或 PLC？
通过 8-pin FPC 出 USB、TTL-232 或 RS-232，单 5 V 供电、电流低于 200 mA。本型号没有以太网口，也没有光耦 IO；如果治具需要这两项，告诉我们，我们报对应型号。
有哪些资料可以拿？
上方可下载彩页、规格书和 3D 模型（STEP 格式，可直接导入 SolidWorks / NX / Creo / Inventor）。模型为实物外形，21 × 49.6 × 16.8 mm。2D 图纸可按需提供。
