PCB 测试治具该配什么扫码器：ICT/FCT 治具选型要点

一块 PCB 从序列号进入测试机数据库那一刻起才真正可追溯。在多数 SMT 产线上，这件事发生在治具里：板子压紧，探针落下，治具里的扫码器在电气测试开始前读掉板边的 Data Matrix。选这颗扫码器，首先是机械问题，其次才是光学问题。

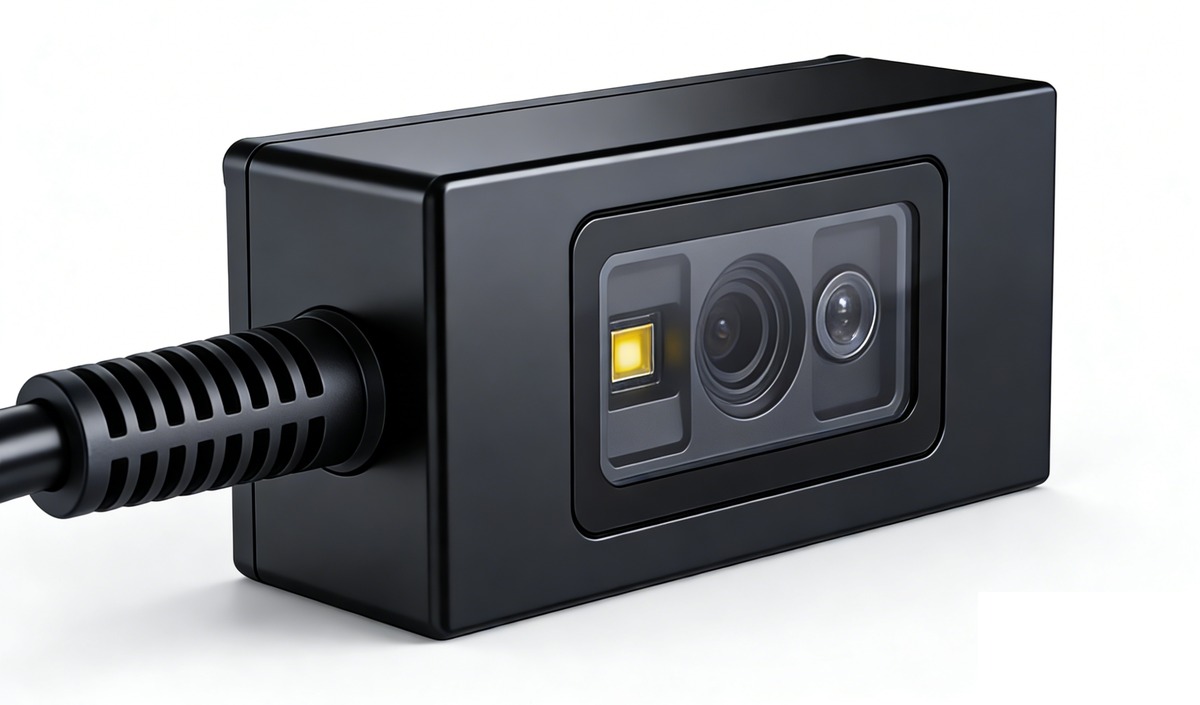

治具内的固定式读码器 · 决定工作距离的是板子位置，不是扫码器

一、治具对扫码器的真实要求

• 固定读码位。板子每轮落在同一位置，扫码器不需要找码。
• 短工作距离。码在探针板下方几厘米，盖子还要合上。
• 高频触发。一个节拍读一次，一个班几百次，通常由测试机触发。
• 测试机本来有的接口。USB 或串口直接进 PC / PLC。

二、先看空间，再看分辨率

治具设计失败，多数败在高度上。探针板到盖板之间的间隙、压合行程、探针走线，留给非探针物件的往往只有一条薄缝。40–60 mm 高的读码器要在治具上挖坑；16.8 mm 高的读码器可以直接坐在探针区旁边。

能不能装进去只看两个尺寸：安装面以上的高度，和窗口前方的净空锥——在工作距离处，视场要避开边框、压条和板上的加强筋。

三、真正决定读取率的变量

• 码怎么做上去的。打印标签和黑色阻焊上的激光雕刻码是两个光学问题，激光码靠几何成像，不靠颜色。
• 景深。板厚、连接器高度、压合量会让码面上下浮动几毫米，景深必须覆盖这段浮动。
• 视场。要覆盖码本身加定位公差，还要留余量。
• 节拍。曝光加解码要落在测试机的握手窗口内。
• 光。合盖是优势：挡掉环境光，每轮条件一致。

四、为什么视觉系统常常是"过大的工具"

完整视觉系统——工业相机、镜头、专用光源、工控机、软件授权——在需要 OCR、多面读取或同图做外观检测时，成本值得。但只读一颗固定位置的 Data Matrix，这些能力大部分用不上，集成工作量和占地却一分不少。

带 DPM 解码的固定式读码器，把外壳、光源、解码器做在一个零件里。代价也要说清：它不做焊点检测，也读不了已经被物理破坏的码。

五、选型核对表

项目	要确认的
高度	外壳高度对盖板间隙，留 1–2 mm
工作距离	合盖位置窗口到码面的距离，加板子公差
景深	覆盖板厚与压合行程
视场	码尺寸加定位公差，留余量
码类型	激光雕刻 DPM、打印标签，或两者都有
接口	USB、TTL-232 或 RS-232 进测试机

六、G4503 在这个位置上的参数

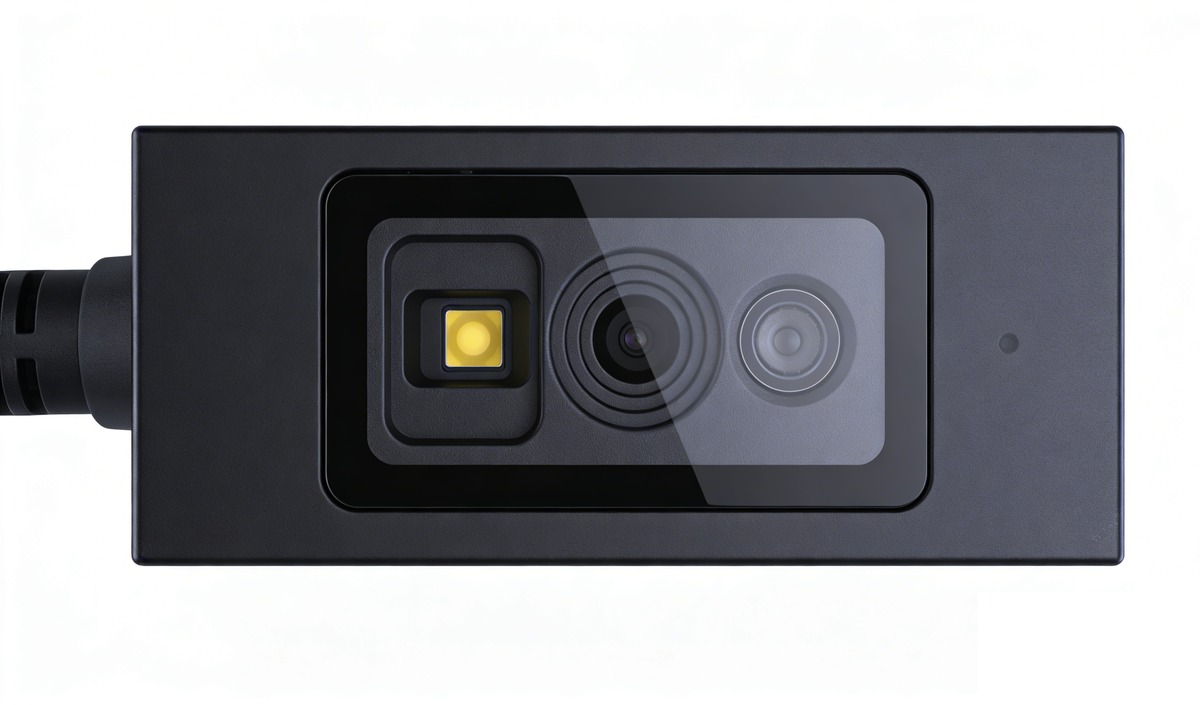

G4503 就是为这个位置做的：外壳 49 × 21 × 16.8 mm、75 g，可以固定在探针板上，不必挖坑。传感器 1600 × 1200，工作距离 30–300 mm，视场 42° × 31.5°，能读 PCB 表面的激光雕刻码；USB / TTL-232 / RS-232 接口，单 5 V、电流小于 200 mA，8-pin FPC 出线。

两个边界要写明白：没有 IP 等级，没有以太网口，也没有光耦 IO。治具如果必须要这三样，应该选本系列里的其他型号。

彩页、规格书和外壳 STEP 模型都在 G4503 产品页 上可以直接下载，治具工程师通常先把 STEP 拖进 CAD 核对装配，比看图纸快。

七、在自己的板子上验证

寄五到十块板，要包含最差的那几颗码；按真实工作距离连读 200 个节拍以上，统计第一次就成功的比例，而不是重试后成功的比例。治具内部温度偏高时，按扫码器实际会遇到的温度再测一遍。
