视频案例 | 嵌入式扫码引擎进牙科治疗设备，把细小耗材的条码读出来

根管治疗里，机用锉在根管内断裂是概率很低但必须防的风险。锉很小、在负载下高速旋转，一旦断在牙里就没法直接检查。工程上的解法不是去"看"这根锉，而是给它建档：这根锉进了哪个病例、用过几次、什么时候该报废。

要建档，设备就得先读得懂锉上的码——那是一根比火柴棍粗不了多少的金属件。新一代智能根管治疗系统（Monolizh）找到我们时，要解决的正是这一步。

耗材上的码，比纸箱上的码难在哪

快递面单印得大、贴得平、离得远也能读。耗材标签正好相反：零件只有几毫米宽，码点密集，表面是曲面，而模块必须装进与手柄相近的壳体里，离标签只有一两厘米。这个距离上，普通 LED 环形补光会在标签表面打出一个亮斑，反光一起来，解码器就没有对比度可用了。

医疗器械还有第二条约束：扫码模块必须"消失"。它不能改变器械的工业设计，不能加风扇、不能留散热缝，还要在整天的门诊节奏里持续工作。

设备对模块的四个要求

• 照的是码，不是反光。10~20 mm 距离上光线要匀，曲面标签上没有明显亮斑。
• 要有足够像素。百万像素传感器在近距离能给解码器留出足够的像素/模块比。
• 机身要薄。21.6 mm 厚度，解码板与摄像头一体化，而不是两层板叠起来。
• 接口要配得上。USB、RS-232、TTL-232 三选一，由设备厂定型，不要二次改板。
• 参数可调。ImageTool 调参、OtaToolV 升级，量产阶段的改动不必推倒重来。

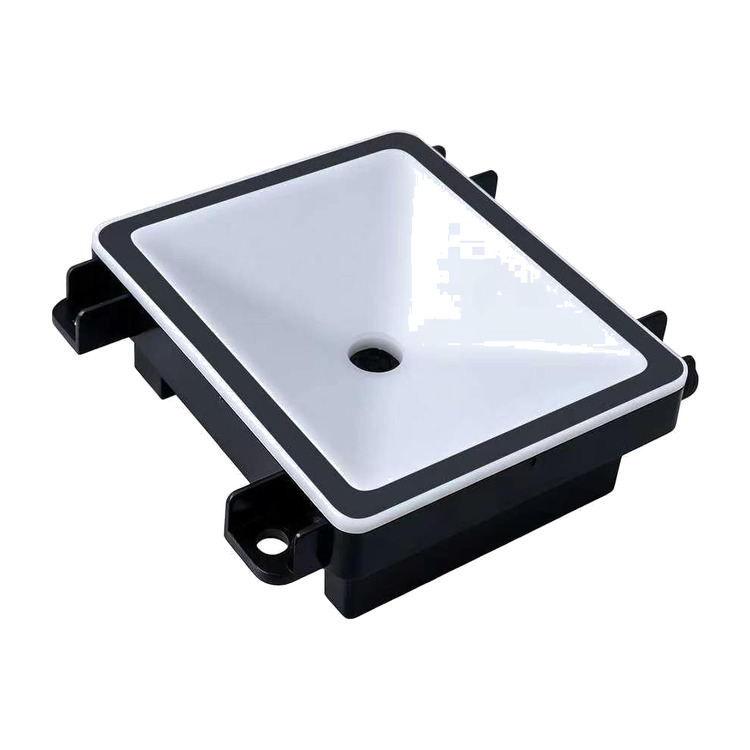

XL-F42-YL 在这套系统里做什么

XL-F42-YL 是我们为这类场景提的模块。柔光软光照明把光束打散后均匀铺在码面上，而不是聚成一个点——这是曲面标签在 15 mm 左右距离还能读的前提。百万像素传感器让纸质标签和屏幕码共用一颗模组，21.6 mm 的机身则让它能塞进紧凑器械而不改变外形。

在这台治疗系统里，耗材装入时模块读一次码，软件在马达启动前就知道手柄里装的是哪一根锉。后面整条链都建立在这一个数据点上：单根锉的使用计数、绑定到该锉的扭矩记录、接近寿命上限时的提醒。

整个过程对医生是不可见的：读码、把字符串交给串口、回到等待。设备厂要做的，是把这根锉的编码和病例、马达扭矩曲线对上——读码模块提供的是入口，追踪逻辑留在设备自己的软件里。

同样的组合还能用在哪

柔光、近距离、小体积这三个条件凑在一起，适用的场景比牙科宽得多：

• 智慧药房与自动发药机
• LIMS 实验室样本从接收端到分析仪的全流程追踪
• 体外诊断（IVD）设备的试剂与卡盒条码读取
• 医疗废弃物分类与追溯工位

用你自己的物料做读率确认

曲面、高光、低对比度的标签，读率不能靠参数表推断。把实际管材、瓶身或零件连同标签寄一段给我们，说明安装距离和接口需求，我们先做读率确认，再定型号与安装位置。如果几何关系不合适，我们会直接说——台式机上能读、装进器械就失败的模块，对谁都没有价值。
