扫码模组接口怎么选：USB-HID / 虚拟串口 / TTL232 / RS232 / RS485 / 网络 一次讲清

做集成时最容易被低估的一件事：接口选错了，性能再好的模组也上不了线。 这篇讲清六类接口各自适合什么、会踩什么坑，文末附各型号接口对照表。

嵌入式扫码模组 · 接口决定它能不能顺利装进你的设备

一、为什么接口比性能更容易踩坑

选型时习惯先比像素、景深、码制，接口往往留到最后确认。可现场卡住项目的通常不是识读率，而是这些事： 主板只剩一个 UART、线要走 8 米、系统装不了驱动、一个柜体要塞四五个读头。

接口实际决定了四件事：要不要装驱动、能跑多远、要不要单独供电、能不能一线挂多台。先定接口再谈性能。

二、六类接口，各自适合什么

1. USB-HID 键盘模拟

扫码结果直接当键盘输入，免驱动、即插即用，Windows、安卓主板都认，适合收银、办公、工位扫码。 短板是受输入焦点和输入法影响，多机在线时不好区分来源。

2. USB 虚拟串口（CDC）

同样走 USB 线，但以串口设备出现，程序用串口 API 收数据，可控性强、能按设备区分来源，适合自助终端和产线工控机。代价是要系统识别 VID/PID，精简系统可能要装驱动。

3. TTL232

直接接主控 UART，3.3V 或 5V 电平，就 VCC/GND/TX/RX 几根线，成本最低、体积最小，是嵌入式模组主力接口。走线建议 20~30cm 内，长了易受干扰。

4. RS232

±12V 电平，抗干扰强，线可拉到十几米，工业设备、老式 PLC、称重仪表常见。和 TTL 长得像但电气特性完全不同，直连是接线事故高发区。

5. RS485

差分信号，距离可达千米级，一条总线能挂多台设备，适合产线工位、智能柜、闸机群控这类多读头集中汇报的场合。属定制接口，确认主控有无 485 收发器。

6. 以太网 / TCP-IP

读头自带网口，结果直接上送后台，不用挂主机，读头离主机远或跨楼层组网时最省事——停车场、门禁、自助缴费终端大量在用。代价是每个读头占一个 IP，要提前规划网络。

7. 无线（2.4G / 蓝牙 / WiFi）

免布线，适合改造项目与分布式部署。2.4G 传得远但需接收器，蓝牙适合手持，WiFi 直接接入现有网络、省掉网关。

三、按你的实际情况对号入座

你的情况	建议接口
主机是普通电脑/一体机，扫完要填进输入框	USB-HID 键盘模拟
要自己写程序收数据、要区分来源设备	USB 虚拟串口（CDC）
模组要嵌进整机内部，主板只有 UART	TTL232
工控机/PLC/称重仪表，线要走几米以上	RS232
一条线要挂多个读头，或距离上百米	RS485（定制）
读头离主机远、要直接上后台系统	以太网 / TCP-IP
不方便布线，或设备要移动	2.4G / 蓝牙 / WiFi

四、四个最常见的接线坑

1. TTL 直接怼 RS232。电平不匹配，轻则收不到数据，重则打坏串口，中间必须加电平转换。

2. 供电不足。USB 口电流不够或线太细，读头会发热、重启、偶发丢码，多模组同时工作时尤其明显。模组供电建议单独走一路留余量。

3. HID 模式输入法冲突。扫码内容被输入法当成拼音，屏幕跳出一串候选字。集成时把输入法切成英文，或改用虚拟串口。

4. 串口号漂移。USB 换插口后 COM 号就变了，程序找不到设备。稳妥做法是按 VID/PID 或设备描述绑定端口，别写死 COM3。

五、我们各型号的接口对照表

型号	类型	接口
F4100	嵌入式模组	USB / TTL232 / RS232
XL-F25	嵌入式识读引擎	USB / TTL，可定制 RS232、RS485
XL-F3-BW	OEM 识别引擎（5g）	USB / TTL232 / RS232
XL-108	OEM 识读引擎（超小）	TTL-232 / USB（HID-KBW、虚拟串口）
XL-M100P	超小二维扫描模块	USB + UART 双接口
XL-F24	网络二维码读头	USB / TTL232 / RS232，FPC/SH1.0/Micro USB
F21-NFC / F21-NFC-W	NFC 条码模组	USB / TTL（无线版增加 WiFi）

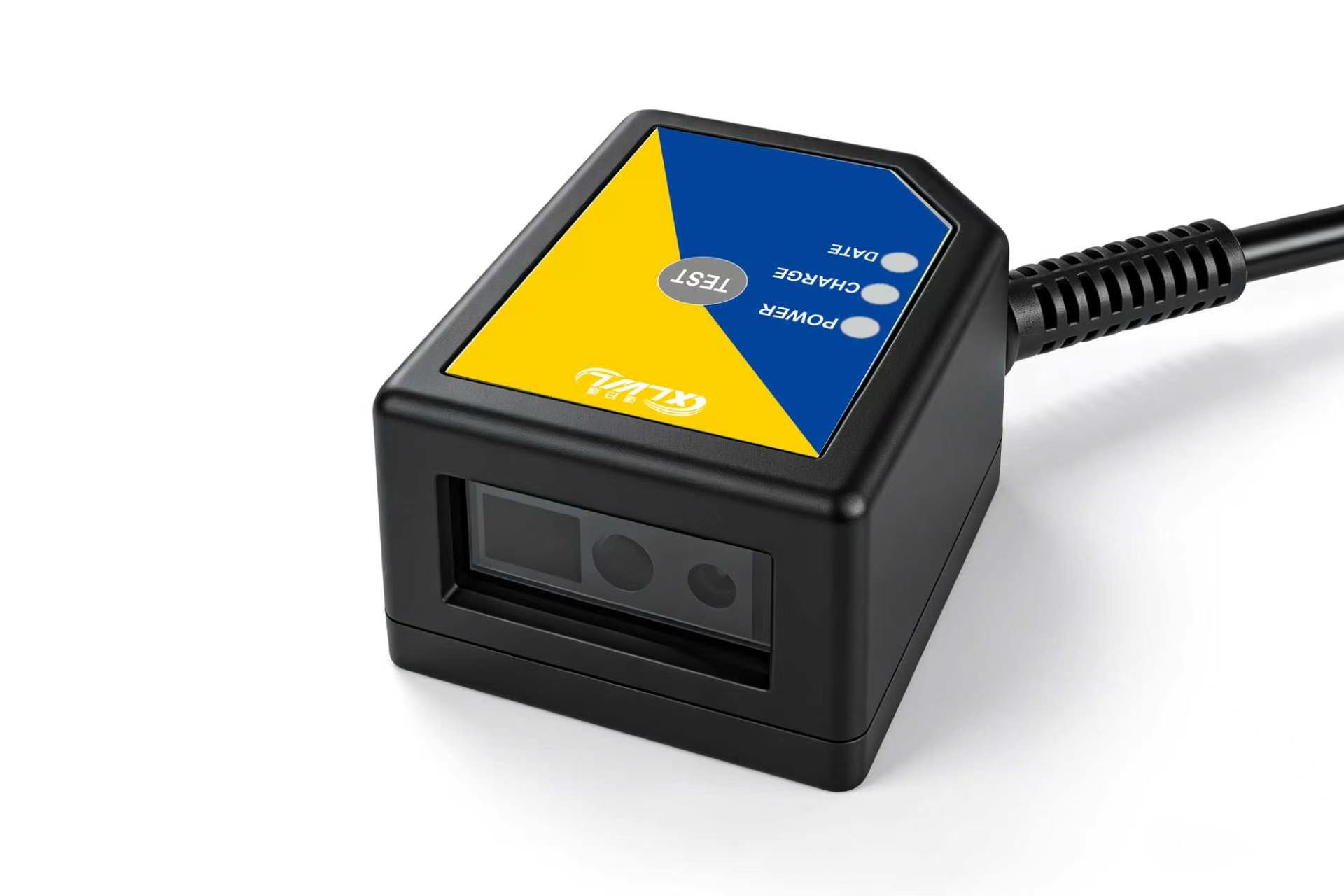

G1103	固定式识读引擎	USB（默认）/ TTL / RS232
G4503	工业固定式扫描器	RS232 / 以太网 / USB ＋ IO（可联动 PLC）
D52-E	网络门禁控制器	TCP/IP
1620 / XL-S9522	有线手持扫码枪	USB
BX20 / XL-W66HD	无线手持扫码枪	2.4G ＋ 蓝牙 / USB ＋ 蓝牙
