F31-BW 工业识读引擎：手持终端与工业 PDA 的技术特点与行业应用
手持终端与工业 PDA 的读码核心，要在几厘米见方的空间里同时满足体积、功耗与识读能力。 F31-BW 工业识读引擎 机身 36×14×11.3mm、重 5g，内置 680×480 CMOS 与白光照明，一根 12-PIN 排线同时引出 TTL-232 与 USB。

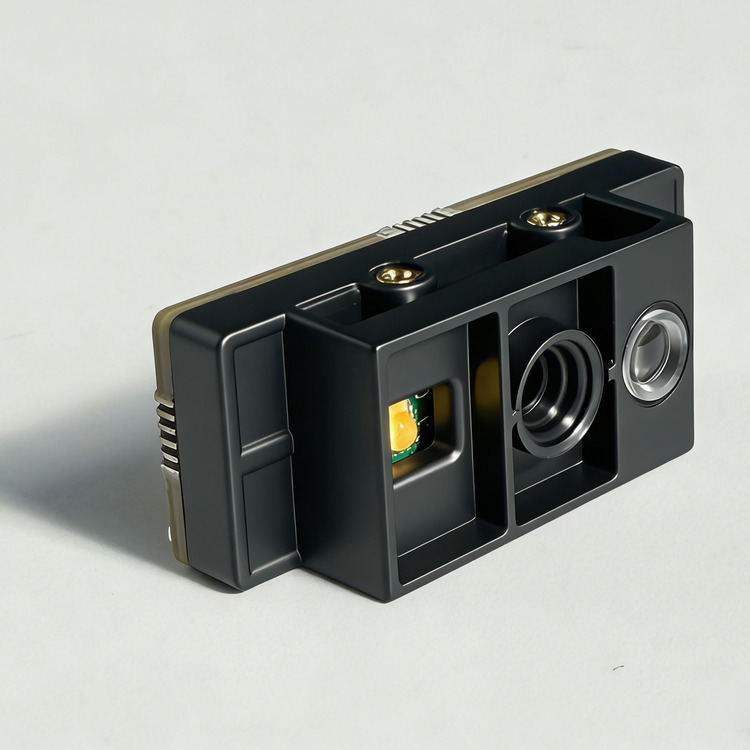

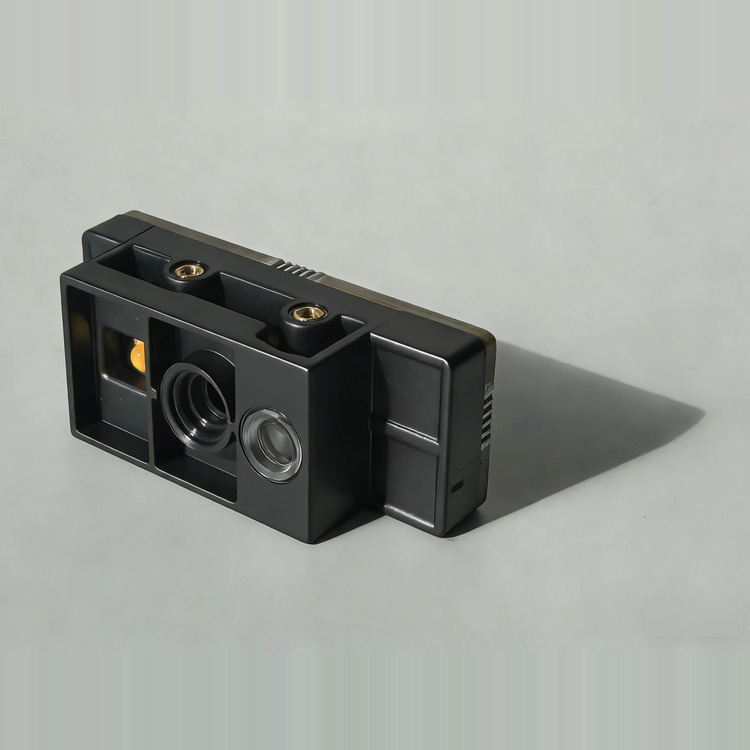

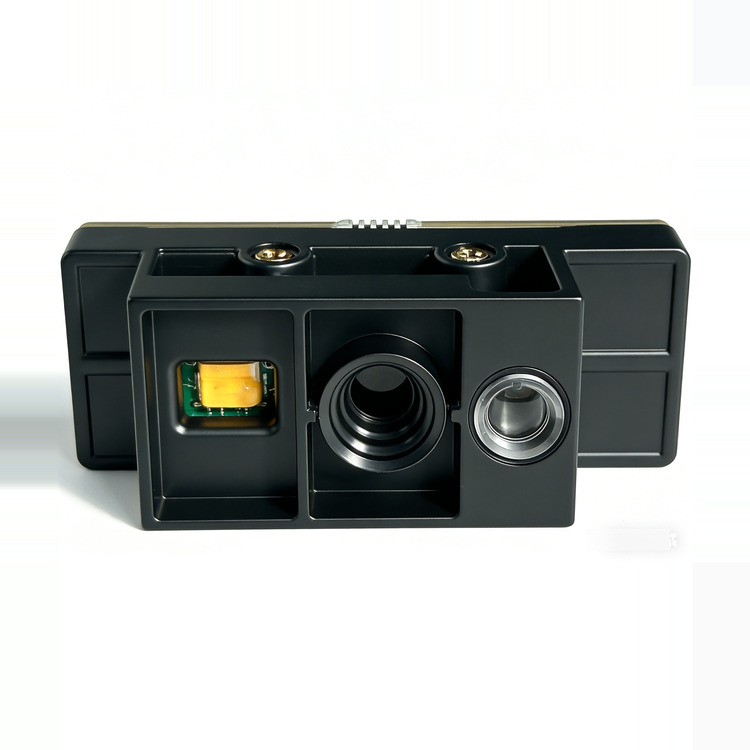

F31-BW 工业识读引擎 · 正面与两侧视角（36×14×11.3mm 最大 / 5g）
一、F31-BW 的技术特点
1. 小体积、轻重量，适配手持结构
36×14×11.3mm、5g 的机身，让整机厂不必为读码模块加厚手柄或机头。 正面仅需摄像头、补光、瞄准三个窗口（中心距 7.5 / 8.75mm）， 底部预留 M1.6×3 机牙安装孔、孔距 11.5mm，与常规模组的固定方式一致。

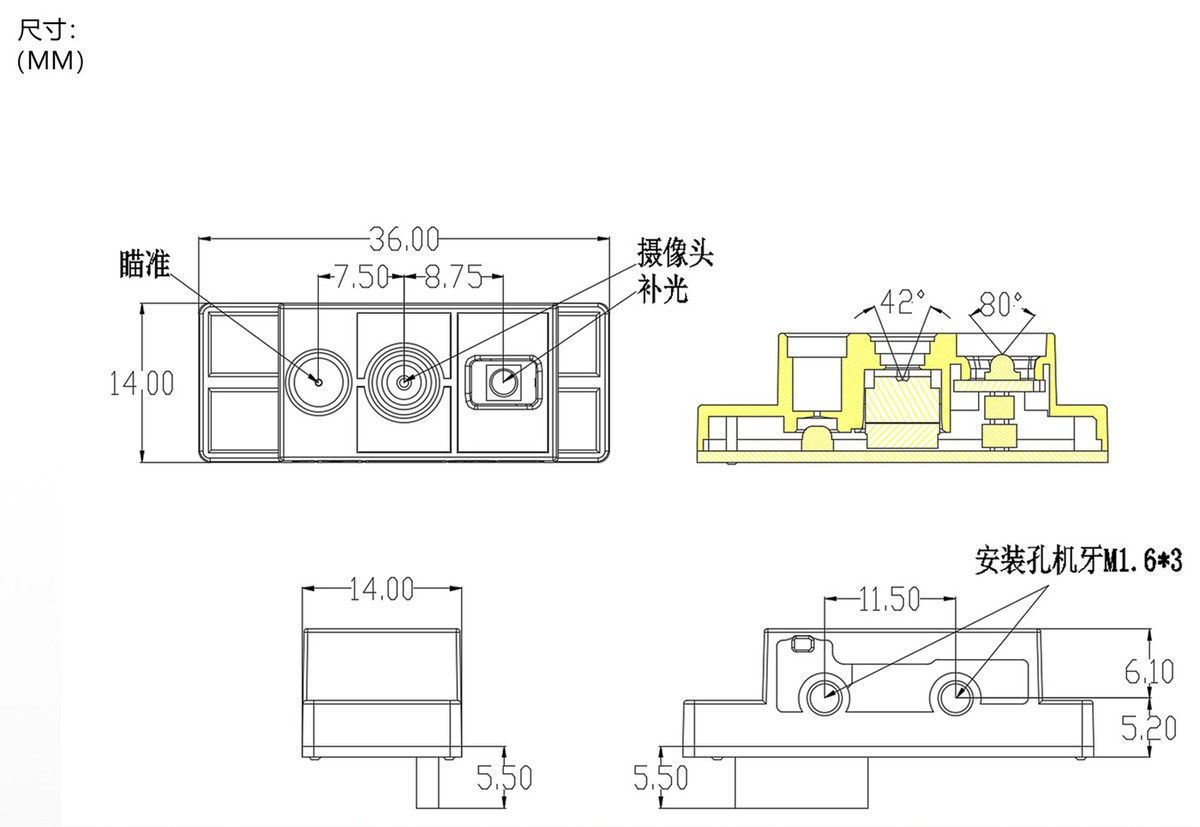

结构尺寸图：总长 36mm、高 14mm，安装孔 M1.6×3、孔距 11.5mm
2. 680×480 CMOS + 白光照明，常见码型通吃
识读精度 ≥3.3mil，典型景深 Code128 3.3mil 5–8cm、Code128 10mil 4–21cm、QR 20mil 5–26cm。 最低对比度 25%，环境光照 0–100000 Lux，弱光仓库与户外强光均可识读； 倾斜 ±60°、偏转 ±60°、旋转 360°，操作员不必刻意摆正角度。
3. 一根排线搞定通讯：TTL-232 与 USB 并存
12-PIN、0.5mm 间距的 FPC 插座同时引出 TTL-232 与 USB 信号， 主机用哪种接口由整机方案决定，不必为接口差异更换模组型号。
| 引脚 | 信号 | 说明 |
|---|---|---|
| PIN2 | VCC | 输入 +3.3V |
| PIN3 / PIN8 | GND | 电源地 |
| PIN4 / PIN5 | UART_RXD / UART_TXD | TTL-232 串口收 / 发 |
| PIN6 / PIN7 | USB_D- / USB_D+ | USB 差分信号 |
| PIN9 | BEEP | 提示音输出（PWM），空闲低电平 |
| PIN10 | DLED | 解码成功指示，约 300ms 高电平脉冲 |
| PIN12 | TRIG | 触发输入，低电平或下降沿有效 |
| PIN1 / PIN11 | TEST1 / TEST2 | 内部测试引脚，建议外部悬空 |
4. 触发与提示信号完备，交互设计更省事
TRIG 支持电平与脉冲触发（脉宽不小于 50ms）；BEEP 以 PWM 输出提示音信号； DLED 在解码成功时输出约 300ms 高电平脉冲，可直接点亮整机的读码指示灯。 按键、蜂鸣器与指示灯都能围绕模组统一设计。
5. 低功耗、宽环境适应
工作电压 3.3V±5%，额定功耗 200mW（典型值），电流约 65mA@3.3V； 储存温度 -40℃~+70℃、工作湿度 5%~95%（无凝结）， 电池供电的整机不必为读码模块额外预留功耗。
6. 可配置：设置码、串口指令与 ImageTool
识读模式支持手动、连续、单次、图像感应与批量五种； 前后缀与结束符、USB-HID / USB-CDC / USB-HID-POS、TTL-232 波特率、码制开关、DPM 识读 均可通过设置码或串口指令配置；ImageTool 上位机软件可直接调参验证，不必反复烧录。
二、行业应用
1. 手持终端与工业 PDA
仓储拣货、门店盘点、快递派送要求长时间握持、续航撑满班次。 5g 与 200mW 不给电池和结构添负担，TTL-232 / USB 双接口也便于按主板资源选择连接方式。
2. 便携医疗与移动护理设备
床旁护理、样本采集、移动查房设备需读取腕带、试管标签与药品包装。 ≥3.3mil 的精度适合小尺寸标签，0–100000 Lux 的宽照度覆盖病房弱光与户外转运。
3. 电力巡检与户外作业设备
巡检仪、抄表终端常在强光、低温的户外环境使用：高照度下仍能正常识读， -40℃~+70℃ 储存温度适应车载与库房，旋转 360° 让单手作业不必刻意对准。
4. 自助柜机与产线工位
自助柜与工位终端的读码窗口更窄，36mm 机身宽度便于嵌入窄边框面板； 产线读取工单、料盘标签时，5–26cm 的多档景深可灵活安排安装距离。
一根 12-PIN 排线连接主板，TTL-232 与 USB 按需选用
三、技术参数
| 项目 | 参数 |
|---|---|
| 产品定位 | 嵌入式二维识读引擎（工业级） |
| 图像传感器 | 680×480 CMOS |
| 照明 / 瞄准 | 白光照明 / 红色圆点瞄准 |
| 识读精度 | ≥3.3mil |
| 典型识读景深 | Code128 3.3mil：5–8cm；Code128 10mil：4–21cm；QR 20mil：5–26cm |
| 最低对比度 | ≥25% |
| 识读角度 | 倾斜 ±60°，偏转 ±60°，旋转 360° |
| 视场角度 | 水平 42°，垂直 31.5° |
| 环境光照 | 0–100000 Lux |
| 通讯接口 | TTL-232、USB（12-PIN 0.5mm FPC 插座） |
| 外观尺寸 | 36×14×11.3mm（最大） |
| 重量 | 5g |
| 工作电压 | 3.3V ±5% |
| 额定功耗 / 电流 | 200mW（典型值）/ 65mA @3.3V（典型值） |
| 储存温度 | -40℃ ~ +70℃ |
| 工作湿度 | 5%~95%（无凝结） |
| 调试软件 | ImageTool |
